So - nach mehr als 6 Monaten und 100 Arbeitsstunden ist es soweit - die Doll Dampfmaschine kann wieder komplettiert werden.

Was habe ich gemacht:

Antriebsaggregat: (zur Detailseite)

• das Antriebsaggregat wurde komplett zerlegt, gereinigt, alle vernickelten Teile wurden poliert
• das Schwungrad wurde vom alten Lack befreit und neu lackiert
• der Aggregatsockel wurde nach der Reinigung mit Hochtemperaturlack beschichtet und dann eingebrannt
• die Zylinderverkleidung wurde schwarz lackiert
• zum Schluss alles wieder montiert.

Spiritus-Vergaser-Brenner: (zur Detailseite)

• ein neues Abdeckblech aus Weißblech für die noch vorhandene Schale gebaut
• zwei Dochtaufnahmerörchen für 3mm Initial-Lunten aus Kupferrohr hergestellt
• zwei Aufnahmerohre für die Vergaserköpfe aus 10mm Messingrohr gebaut
• einen Lötring M6 +  Verschlußschraube besorgt
• ein 3mm Messingrohr + Versteifungsblech aus Messing als Griff und Druckausgleich gebaut
• das Abdeckblech auf die Schale gebördelt, alles verlötet, dann galvanisch verzinkt und die Dochte montiert

Kessel & Armaturen: (zur Detailseite)

• alle Teile vom Kessel demontiert und gereinigt
• Kesselboden ausgelötet, fehlende Gewindemuttern für Dampfpfeife und Schauglas gebaut und alles wieder verlötet
• den Kessel mit Stahlwolle poliert und zum Schluss mit Schwarzbeize kalt-brüniert
• dann die Armaturen wie Ablasshahn, Dampfabsperrhahn, und Sicherheitsventil in den Originalzustand versetzt
• Holzgriffe für die Armaturen gedrechselt
• die Fehlteile wie Schauglas + Abdeckung, Manometer und Gewicht für`s Sicherheitsventil neu besorgt
• Alle vernickelten Teile Poliert, eingedichtet, und montiert
• Kessl auf Dichtheit abgedrückt

Kesselhaus (Rechaud) und Kamin (Schornstein): (zur Detailseite)

• Kesselhaus und Schornstein von alter Farbe und Ruß befreit
• den angeklebten vernickelten Kamisockel und die die vernickelten runden Lufthutzen demontiert
• das Kesselhaus innen schwarz und außen rot mit Hochtemperaturlack lackiert
• den Schornsteinkopf rekostruiert und aufgelötet, dann alles rot lackiert und schwarz abgesetzt
• die Backsteinprägung per Hand liniert, die Farbe eingebrannt und nachpoliert
• den vernickelten Kaminsockel wieder in das Kesselhaus eingelötet und die vernickelten Lufthutzen im Rechaud vernietet
• Die Kesselhaustür poliert, außen maskiert, mit schwarzer Farbe lackiert + eingebrannt und wieder montiert
• zum Schluss den Kessel mit den Kesselbändern auf dem Rechaud befestigt und von Innen mit den Laschen verlötet

Modellgrundplatte: (zur Detailseite)

• die Grundplatte mittels Abbeizer von alter Farbe befreit
• dann oben und unten mit athrazitfarbenem Hochtemperaturlack lackiert und eingebrannt
• danach mit grüner Farbe lackiert und mit einem Brenner die Marmorierung aufgebracht
• nun den Innenteil und die Seitenteile des Fußes mit Maskierfilm abgeklebt und hellgrün lackiert
• dann die Maskierung für die roten Streifen aufgeklebt und rot lackiert
• zum Schluss alles mit transparentem Hochtemperaturlack lackiert und eingebrannt

Fertigmontage:

• zuerst das Antriebsaggregat auf der Grundplatte befestig
• die Abblaseleitung (Abdampfrohr) in den Steuerschieberkasten geschraubt und auf der Platte befestigt
• dann das Kesselhaus inkl. Kessel auf der Platte montiert
• die Dampfleitung vom Dampfabsperrhahn zum Steuerschieberkasten wieder eingelötet
• zum Schluss alles auf Dichtheit abgedrückt und Probelauf vorerst mit Pressluft und Spiritusbrenner eingeschoben

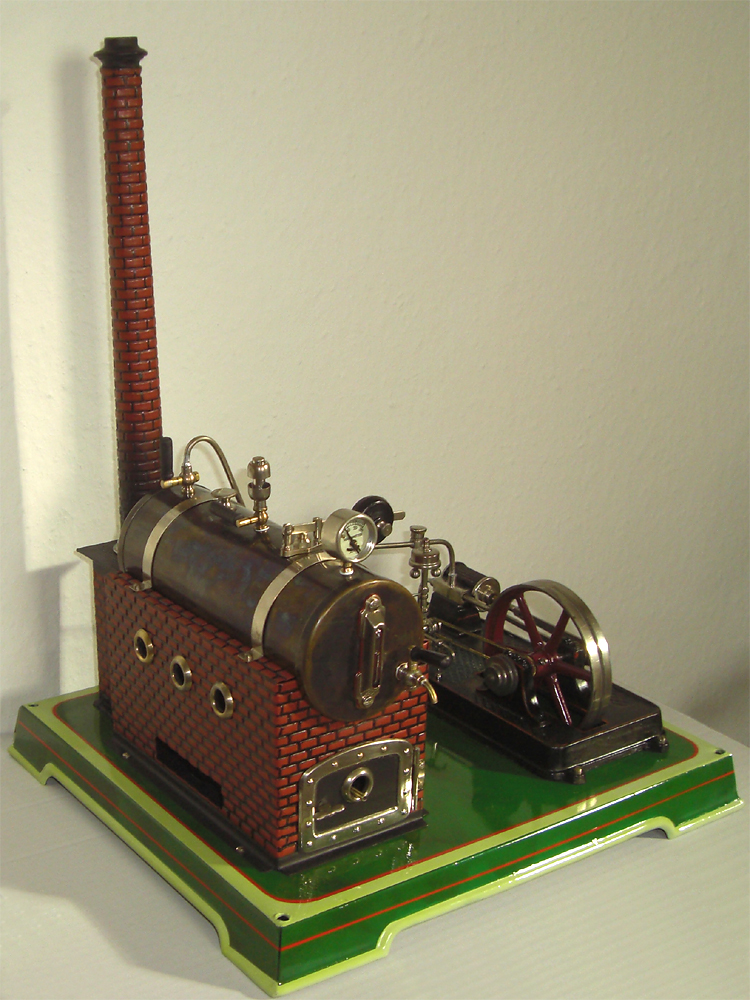

Nachfolgend seht Ihr die Bilder vom fertiggestellten Modell.

Technische Details und Daten:

• Ausstattung:
  Liegende Dampfmaschine mit feststehendem Zylinder, vor- und rückwärts laufend, Messingkessel stahlblau gebeizt mit Dampfstrahlöler, Wasserstandsanzeiger, Manometer, Gewichts-Sicherheitsventil, Dampfabsperrhahn, Domdampfpfeife, Wasserablaßhahn, Stahlblechrechaud mit Backsteinpressung und fein vernickelter Feuerungstüre, Aggregatsockel fein lackierte schwere Gußausführung mit Regulator. Die ganze Anlage ist auf feinst lackierter, geprägter Eisenblechgrundplatte montiert.
• Maße:
  Gesamthöhe mit Kamin  40,5 cm, Fundament L x B 32.5cm x 28.5cm, Kesseldurchmesser 70 mm, Kessellänge182 mm, Schwungraddurchmesser 95 mm, Zylindermanteldurchmesser 22 mm, Zylinderrohrdurchmesser10 mm

Größenvergleich (Bigbrother):
Auf den unteren Bildern seht Ihr den Größenvergleich einer Fleischmann 125/2 im Verhältnis zur Doll 348/6 -Dampfmaschine.
Hier kann man gut erkennen, dass die Länge des Aggregatsockels der Doll schon fast die Breite der gesamten Fleischmann-Dampfmaschine einnimmt. Auch die Domdampfpfeife der Doll sitzt schon fast auf der Höhe des Schornsteinkopfes der kleineren Fleischmann.

Video folgt:
